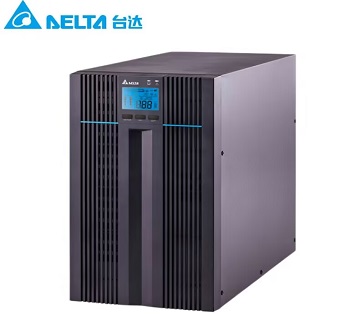

台达Amplon RT系列Gen3 1/2/3kVA UPS安装操作指南
一、产品概述
台达Amplon RT系列Gen3 UPS为单相1/2/3kVA在线式双转换电源保护设备，采用2U机架/塔式兼容设计，支持宽电压输入（180-285VAC），适用于IT机房、安防系统、工业控制等场景。其核心优势包括：
- 高效稳定：双转换技术保障零切换时间，输出功率因数0.9，支持110%过载10分钟；
- 灵活部署：机架/塔式可选，适配不同空间需求；
- 智能管理：标配LCD显示屏+LED状态指示，支持RS-232、Mini SNMP等多协议监控。
二、安装前准备
安全注意事项
- 电池操作需佩戴绝缘手套与工具，避免金属物品接触端子；
- 安装前断开市电及负载，确保UPS处于关机状态；
- 外接电池箱需垂直放置，顶部及四周预留200mm散热空间。
工具与材料清单
- 安装工具：M4螺丝、绝缘螺丝刀、万用表；
- 标配配件：UPS主机、电池线、安装手册、挂耳套件（机架式）；
- 可选附件：外接电池箱、网络管理卡、延长架（塔式安装）。
三、安装步骤
1. 机架式安装
- 步骤1：将挂耳套件固定于UPS两侧安装孔，使用M4螺丝锁紧；
- 步骤2：调整机架导轨至合适长度，用螺丝固定于机架立柱；
- 步骤3：将UPS平稳推入机架，对齐导轨后拧紧固定螺丝；
- 步骤4：外接电池箱安装：
- 若需扩展续航，将电池箱通过导轨固定于机架下方；
- 使用配套电池线连接UPS背部“BATTERY”接口与电池箱。
2. 塔式安装
- 步骤1：将UPS与外接电池箱垂直放置于平稳地面；
- 步骤2：使用延长架连接UPS与电池箱（确保重心稳定）；
- 步骤3：旋转电池箱前面板90°，露出接线端子；
- 步骤4：按正负极标识连接电池线，确保无松动或短路。
四、电气连接
电池连接
- 断开电池箱直流断路器，移除背部盖板；
- 使用万用表确认电池电压（标准机：24V/48V/72V；长延机：36V/72V）；
- 按“+”“-”标识连接电池线至UPS“BATTERY”接口，拧紧端子。
市电与负载连接
- 输入连接：将市电接入UPS背部“INPUT”插座（IEC C14/C20）；
- 输出连接：通过“OUTPUT”插座或端子排连接负载设备；
- 旁路连接：如需外接旁路，使用专用线缆连接至“BY PASS”端子。
五、操作与维护
开机流程
- 闭合电池箱断路器，等待UPS自检（约30秒）；
- 按下电源键，LCD显示输入电压、负载百分比等信息；
- 确认市电模式（绿色LED亮起）后，逐步接入负载。
日常维护
- 电池管理：每季度执行自检功能，每3个月充电一次（长期闲置时）；
- 散热检查：确保风扇无堵塞，环境温度≤40℃；
- 固件更新：通过DeltaView软件定期升级，提升系统稳定性。
六、注意事项
- 环境要求：避免多尘、腐蚀性环境，湿度≤90%（无凝露）；
- 负载限制：总功率不超过UPS额定容量的80%；
- 故障处理：若出现过载或电池告警，按LCD提示排查负载或更换电池。
七、常见问题解答
- Q：UPS无法开机？
A：检查电池连接是否牢固，市电输入是否正常。
- Q：电池续航缩短？
A：执行电池自检，若容量低于80%需更换同规格电池组。
通过以上步骤，可确保台达RT系列Gen3 UPS安全、高效运行，为关键设备提供可靠电源保护。如需进一步技术支持，可访问台达官网或联系当地服务中心。
