探秘台达UPS电源供电系统：原理与供电时间

在当今数字化时代，稳定的电力供应对于各类设备的正常运行至关重要。台达UPS电源作为保障电力持续供应的关键设备，被广泛应用于数据中心、医疗、金融等众多领域。了解其供电系统原理及供电时间，对于正确使用和维护台达UPS电源，确保设备稳定运行具有重要意义。

台达UPS电源供电系统原理

台达UPS电源供电系统主要由整流模块、充电模块、蓄电池、逆变模块、自动旁路开关以及手动维修旁路开关等部分组成，其核心工作原理基于对电能的转换与调控，确保在各种市电状况下都能为负载提供稳定可靠的电力。

1. 市电正常时的工作模式：当市电正常输入时，首先进入整流模块。整流模块将交流电转换为直流电，这一过程不仅实现了电流形式的转变，还对市电起到初步的稳压作用，可过滤掉市电中的部分杂波和不稳定因素 。接着，直流电分成两路：一路经充电模块对蓄电池进行充电，使蓄电池保持满电状态，为可能出现的市电中断做好准备；另一路则进入逆变模块 。在逆变模块中，采用高频脉宽调制（SPWM）技术，将直流电重新转换为高质量的正弦波交流电，输出给负载使用 。这种持续的双变换过程，保证了负载始终处于稳定、纯净的电力供应之下，有效避免了市电波动、浪涌等对负载设备的影响。

2. 市电异常时的工作模式：一旦市电出现异常，如停电、电压过低或过高、频率不稳定等情况，系统会迅速做出响应。此时，充电模块停止工作，蓄电池开始发挥作用。蓄电池将储存的直流电通过逆变模块转换为交流电，继续为负载供电 ，确保负载设备的正常运行不受影响。这种从市电供电到电池供电的切换过程极为迅速，通常在毫秒级，几乎不会对负载设备造成任何干扰 。

3. 旁路与维修模式：为了确保系统的可靠性和可维护性，台达UPS电源还设置了自动旁路开关和手动维修旁路开关 。当逆变装置出现故障，导致输出电压异常或负载过载时，系统会自动切换到自动旁路开关，由市电直接向负载供电 ，避免因UPS内部故障而导致负载断电。而当需要对UPS进行维修或更换部件时，可以通过手动操作维修旁路开关，将UPS从电路中隔离出来，此时市电通过手动维修旁路直接为负载供电 ，从而实现在不影响负载正常运行的情况下对UPS进行检修或维护 。

台达UPS电源供电时间影响因素

台达UPS电源的供电时间并非固定不变，而是受到多种因素的综合影响，主要包括电池容量、负载大小、电池的使用年限及环境温度等。

1. 电池容量：电池作为UPS电源在市电中断时的能量储备，其容量大小直接决定了供电时间的长短 。一般来说，电池容量越大，储存的电能就越多，能够为负载持续供电的时间也就越长 。例如，在其他条件相同的情况下，配置100Ah电池的UPS电源比配置50Ah电池的UPS电源供电时间更长 。台达UPS电源可根据实际需求选配不同容量的电池，以满足不同场景下对供电时间的要求 。

2. 负载大小：负载大小与供电时间呈反比例关系。当负载功率较大时，UPS电源需要输出更多的电能来维持其运行，电池的放电速度会加快，从而导致供电时间缩短 ；反之，当负载功率较小时，电池放电速度较慢，供电时间相应延长 。例如，一台额定功率为10kVA的台达UPS电源，在带载5kVA时的供电时间会明显长于带载8kVA时的供电时间 。因此，在选择UPS电源时，需要根据实际负载功率合理配置，以确保在市电中断时有足够的供电时间 。

3. 电池使用年限：随着使用时间的增加，电池的性能会逐渐下降，其实际容量也会随之减小 。这是因为电池在充放电过程中，内部的化学物质会发生不可逆的变化，导致电池的存储能力降低 。一般情况下，铅酸蓄电池的使用寿命为3 - 5年，超过这个年限后，电池的供电时间会大幅缩短 。所以，定期对电池进行检测和维护，及时更换老化的电池，对于保证UPS电源的供电时间至关重要 。

4. 环境温度：电池的性能对环境温度较为敏感，适宜的温度范围有助于延长电池寿命和保持良好的供电性能 。一般来说，铅酸蓄电池的最佳工作温度在20℃ - 25℃之间 。当环境温度过高时，电池的化学反应速度加快，会导致电池过热、失水，甚至缩短电池寿命；当环境温度过低时，电池的内阻增大，放电效率降低，供电时间也会相应缩短 。例如，在高温环境下，电池的供电时间可能会比正常温度下减少10% - 20% ；在低温环境下，供电时间可能会减少20% - 30% 。因此，为了确保UPS电源的供电时间，需要将其安装在温度适宜的环境中，并采取必要的散热或保温措施 。

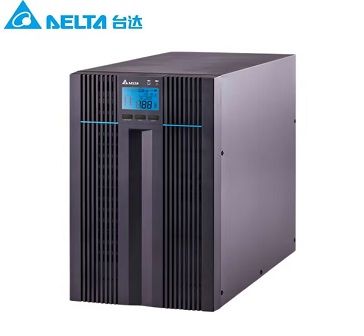

以台达N - 6K 6kVA/6kW UPS不间断电源外接电池长效机为例，其在满负荷情况下可持续供电3小时 ；而台达H 20KVA在14kw负载下后备时间为10分钟，16kw负载下后备时间为8分钟 。不同型号的台达UPS电源由于配置和设计的差异，供电时间也有所不同，用户可根据自身实际需求进行选择 。

台达UPS电源供电系统通过其巧妙的工作原理，为负载提供了稳定可靠的电力保障 。而了解其供电时间的影响因素，有助于用户在实际使用中采取相应措施，优化UPS电源的性能，确保在市电中断时能够为负载设备提供足够的供电时间，保障设备的正常运行 。
